产品概述:

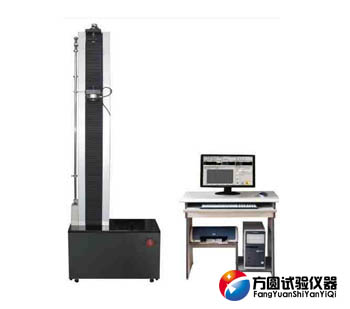

QTS-SA系列数显气弹簧试验机主要分为七种型号,QTS-S50A、QTS-S100A、QTS-S200A、QTS-S500A、QTS-S1000A、QTS-S2000A、QTS-S5000A,该系列试验机是按照国标QC/T207-1996和JB/T8064.1~ 8064.2-96规定的气弹簧试验规范而设计制造的专用测试设备。可自动完成气弹簧的整个循环测试环境,也可单独测定气弹簧某个参数,并自动打印出试验结果。
实验对象:
适用于气体弹簧的拉力、压力、位移、曲线等试验和分析。
功能特点:
1、通过变形测力值
2、通过高度测力值
3、通过力值测变形
4、通过力值测高度
5、能够对弹簧进行分选,选出合格弹簧
6、能够打印数据
技术参数:
L
|
QTS-SA系列
|
QTS-S50A
|
QTS-S100A
|
QTS-S200A
|
QTS-S500A
|
QTS-S1000A
|
QTS-S2000A
|
QTS-S5000A
|
1
|
量程
|
0-50N
|
0-100N
|
0-200N
|
0-500N
|
0-1000N
|
0-2000N
|
0-5000N
|
2
|
试验力分档
|
分×1、×2、×5、×10、四档
|
||||||
3
|
试验力精确值
|
0.01N 0.1N
|
||||||
4
|
试验力示值误差
|
≤±1%
|
||||||
5
|
位移精确值
|
0.01mm
|
||||||
6
|
位移示值误差
|
≤±(50+0.15λ)
|
||||||
7
|
试验机级别
|
1级
|
||||||
8
|
拉伸空间
|
500mm
|
||||||
9
|
压缩空间
|
500mm
|
||||||
10
|
试验行程
|
500mm
|
||||||
11
|
压盘直径
|
120mm
|
||||||
12
|
位移速度
|
1mm/min-500mm/min分档可调
|
||||||
13
|
试验机尺寸
|
530mmⅹ260mmⅹ1400mm
|
||||||
14
|
试验机重量
|
120KG
|
||||||
15
|
供电电源
|
WC220V±10% 50H
|
||||||
16
|
保护功能
|
机械、程序双保护
|
||||||
17
|
噪音
|
≤50 dB(W)
|
------------------------------------------------------------------------------------------------------------------
延伸阅读:
气弹簧性能试验机定力测高度的试验方法
1.新建试验记录
2.输入试验以及试样的参数:
a)填写基本参数主要包括送检单位、检测单位、批号、日期、试验环境温度、规格等
b)选择试验方法和方式:即选择压缩试验方式中的指定力值 求对应点高度。
c)对于螺旋弹簧的试验时还应填写材质、旋绕方向、线径、中经等参数,而对于碟簧、板簧等材料这些参数可不用填写
3.将试样放置在弹簧试验机压盘的中心位置
4.设置试验参数:
a)高度设置:测量两个压盘之间的距离,电机位移显示板上的设置位移按钮输入压盘间距
b)速度设置:依据标准:JB/T 8064-1996,不同弹簧的试验速度基本如下:压缩弹簧:200mm/min;可锁定弹簧:200mm/min; 刚性锁定:2mm/min;弹性锁定:8mm/min,纵观上面的速度来看弹簧试验机的速度并不是很大,用户在设置时一定要遵循相应的标准要求,不要设置 较大的速度,不然会导致试验结果不准确。
5.开始试验机,试验结束后用户可以分析试验结构,将结果保存到数据库,可打印报表及查看试验数据。
注意:做“指定高度测力值”和“指定力值测高度”两个试验时:每次打开软件都要重新设置位移,以保证位移的准确。
